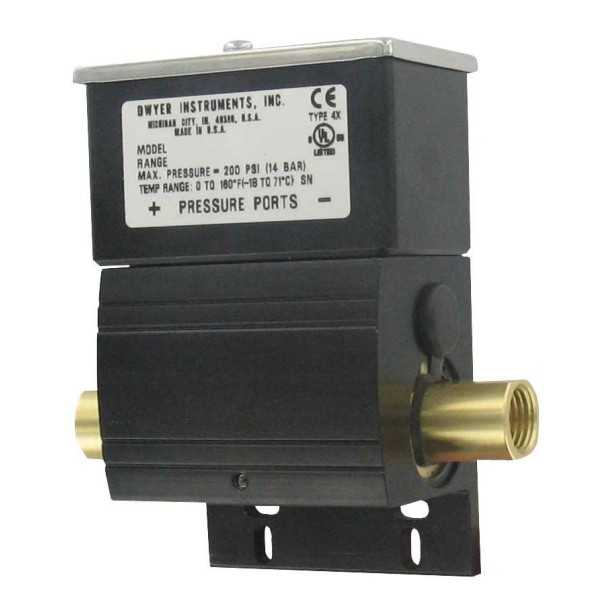

DXW-11-153-3 TRANSMISER

La serie DX es un interruptor de presión diferencial cuya señal de salida se basa en el diferencial de presión entre dos fuentes. Los materiales fluorados y elastoméricos están indicados para su uso con soluciones gaseosas como acuosas. El transmisor se puede utilizar para una indicación de presión diferencial baja con un punto de ajuste para una caída de presión a partir de 0.07 bar. El rango cubre los valores de punto de ajuste diferencial que van desde 0,17 a 5,17 bar para aumentar la presión diferencial y de 0,07 a 4,62 bar para disminuir la presión diferencial. La unidad tiene una alta presión estática (con un valor de 13.8 bar) para aplicaciones de alta presión estática. La unidad estándar es impermeable (tipo IP66) y se coloca en la carcasa para ambientes cargados con polvo, entornos exteriores o instalaciones de lavado. La serie DX incorpora un punto de ajuste, ajustable desde el exterior, una brida de montaje integrada y un bloque de conexiones eléctricas extraíbles para una instalación rápida y fácil. El DX utiliza diafragmas opuestos para medir presiones bajas y altas utilizando un mecanismo de pivote que transfiere la diferencia de presión en el interruptor de presión diferencial.

Modelos
DXW-11-153-1: 0.17 a 0.69 Bar
DXW-11-153-2: 0.69 a 1.72 bar
DXW-11-153-3: 1.72 a 3.45 bar
DXW-11-153-4: 3.46 a 5.17 Bar

Especificaciones
Servicio: gas y líquidos compatibles.
Materiales: Conexión: Latón; DIAFRAGM: Elastómeros fluorados.
Límites de temperatura: de -1 a + 60 ° C.
Límites de presión: 13.8 bar. La presión continua por un lado no debe exceder de 1.25 x la extensión máxima del diferencial del modelo.
Características de la carcasa: impermeable, tipo de 4x (IP65).
Repetibilidad: ± 2% de la gama completa.
Tipo de interruptor: Sprasey Switch con ruptura repentina.
Características eléctricas: 5 A @ 125/250 VAC (~), 5 A RES. @ 30 VDC (-).
Conexión eléctrica: bloque de conexiones extraíbles.
Conexión hacia abajo: diámetro interior 2 cm, conexión de conducto 1/2 "
Conexión: 1/4 "femenina NPT. Posición de montaje: puertos en un plano horizontal, ± 10 °.
Ajustes del valor establecido: Tornillo externo.
Materiales de la carcasa: Cuerpo: aluminio; Caso: Policarbonato; Tapa: acero inoxidable 300.
Vibración e impactos: el punto de ajuste se repite después de 2,5 g, de 5 a 500 Hz. El punto de ajuste se repite después de 15 gs, para 10 milisegundos.
Límite de altitud: 2000 m. Límite de humedad: 80% (sin condensación).
Grado de contaminación: 2. Medio ambiente: utilizable en interiores y exteriores.
Peso: 0.54 kg.
Aprobaciones: Esto, culo, ul.
