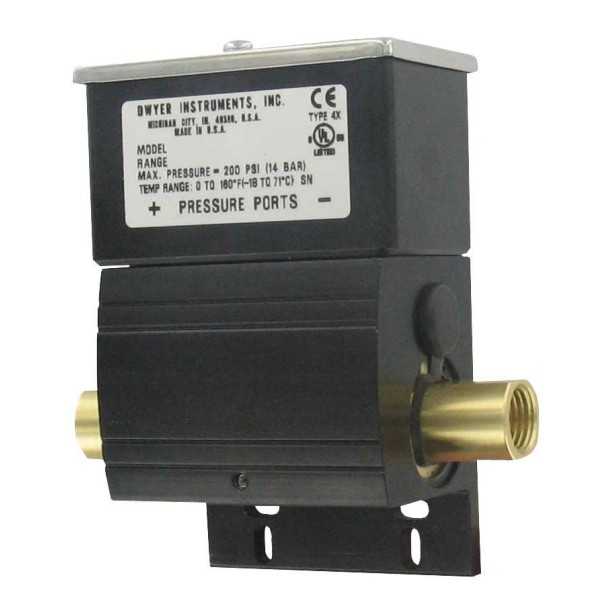

Trasmettitore DXW-11-153-3

La serie DX è un pressostato differenziale il cui segnale di uscita si basa sul differenziale di pressione tra due fonti. I materiali fluorurati e materiali elastomerici sono indicati per l'uso con soluzioni gassose come acquose. Il trasmettitore può essere utilizzato per un'indicazione di pressione differenziale bassa con un setpoint per una caduta di pressione da 0,07 bar. La gamma copre valori di setpoint differenziali che vanno da 0,17 a 5.17 bar per aumentare la pressione differenziale e da 0,07 a 4.62 bar per diminuire la pressione differenziale. L'unità ha una pressione statica elevata (con un valore di 13,8 bar) per elevate applicazioni di pressione statica. L'unità standard è impermeabile (tipo IP66) e posizionata in custodia per ambienti caricati da polvere, ambienti esterni o installazioni di lavaggio. La serie DX incorpora un setpoint, regolabile dall'esterno, una flangia di montaggio integrata e un blocco di giunzione elettrico rimovibile per un'installazione rapida e semplice. Il DX utilizza i diaframmi opposti per misurare pressioni basse e elevate utilizzando un meccanismo di pivot che trasferisce la differenza di pressione rispetto al pressostato differenziale.

Modelli
DXW-11-153-1: da 0,17 a 0,69 bar
DXW-11-153-2: da 0,69 a 1.72 bar
DXW-11-153-3: da 1,72 a 3.45 bar
DXW-11-153-4: da 3,46 a 5.17

Specifiche tecniche:
Servizio: gas e liquidi compatibili.
Materiali: connessione: ottone; Diaframma: elastomeri fluorurati.
Limiti di temperatura: da -1 a + 60 ° C.
Limiti di pressione: 13,8 bar. La pressione continua per un lato non deve superare 1,25 x la distesa massima del differenziale del modello.
Caratteristiche dell'alloggiamento: impermeabile, tipo UL 4X (IP65).
Ripetibilità: ± 2% della gamma completa.
Tipo di commutazione: cospargere il passaggio con rottura improvvisa.
Caratteristiche elettriche: 5 A @ 125/250 VAC (~), 5 una risoluzione. @ 30 Vdc (-).
Collegamento elettrico: blocco di giunzione rimovibile.
Connessione giù: diametro interno 2 cm, collegamento con condotto 1/2 "
Connessione: 1/4 "NPT femmina. Posizione di montaggio: Porte su un piano orizzontale, ± 10 °.
Impostazioni del valore impostato: vite esterna.
Materiali di alloggio: corpo: alluminio; Caso: policarbonato; Coperchio: acciaio inossidabile 300.
Vibrazioni e impatti: il setpoint viene ripetuto dopo 2,5 GS, da 5 a 500 Hz. Il setpoint viene ripetuto dopo 15 GS, per 10 millisecondi.
Limite di altitudine: 2000 m. Limite di umidità: 80% (senza condensa).
Grado di inquinamento: 2. Ambiente: utilizzabile all'interno e all'aperto.
Peso: 0,54 kg.
Approvazioni: questo, culo, ul.
