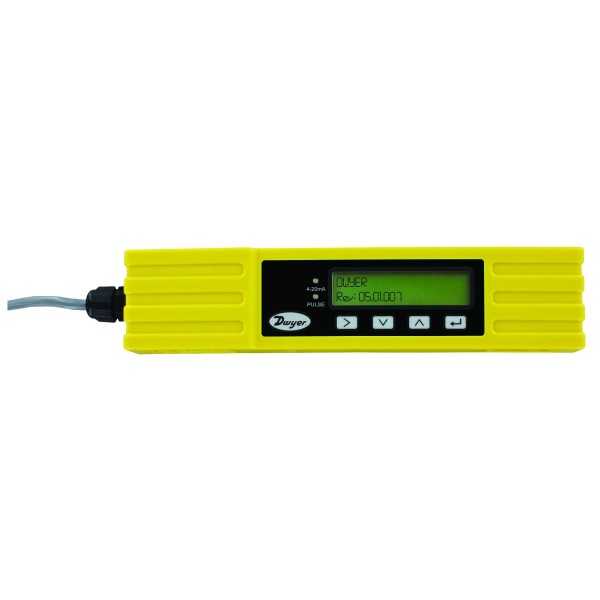

CADUALIDAD DE FLUJO ULTRASONICO UFM-1

El modelo de flujo de ultrasonido compacto UFM es un ultrasonido y un medidor de flujo ajustable de bajo costo. El modelo UFM calcula la diferencia de tiempo de tránsito para medir las tasas de flujo en tuberías no invasivas. Es ligero y tiene un diseño compacto, fácil de instalar, todas con abrazaderas de ajuste. Esta unidad puede medir la velocidad y el flujo en tuberías con diámetros al aire libre que van de 29 a 117 mm. La pantalla facilita la lectura a través de la luz de fondo, conveniente para la comodidad visual. Este modelo se suministra con una salida de pulso de volumen y una señal de 4 a 20 mA.

Principios de operación
Se colocan dos sensores en el exterior de la tubería y cada uno transmite un pulso de ultrasonido a través de la tubería y el fluido. La velocidad del líquido que fluye a través de los tubos provoca el impulso que se acelera o se desacelera. La diferencia en los tiempos de tránsito de los dos pulsos se utiliza para calcular el flujo. El uso del tiempo de tránsito permite que el medidor de flujo no se vea afectado por los cambios de presión o temperatura.

Aplicaciones
• Medición del flujo para la medición de calor.
• Medidor de agua sin conexión y seguimiento.
• Medidor de agua potable y monitoreo.
• Procesar medidor de agua y seguimiento.

El kit incluye:
• Convertidor de riel de guía ajustable
• Collares ajustables de 46 a 70 mm.
• Collares ajustables de 51 a 127 mm.
• Grasa de contacto ultrasónico

Especificaciones
Servicio: agua limpia con escala: 0.1 a 10m / s
Pantalla: Retroiluminación 83.1mm x 18.8mm, 2 líneas x 16 caracteres.
Precisión: +/- 3% de la transmisión de reproducción para> 0,3 m / s
Fuente de alimentación: 12 a 24 VDC o VAC.
Consumo: 7 w max.
Límites de temperatura: Proceso: 0 a + 85 ° C; Ambiente: 0 a + 50 ° C.
Salidas: Analógico: 1 Opto-aislado: 4 a 20mA; Corriente de error: 3.5mA ;
Resistencia de carga: 620 Ω máx;
Pulso: 1 relé de MOSFET opto-aislado, 500 MA máx, 166 PPS MAX, 200 Hz Máx.
Índice de protección: IP54.
Material de la carcasa: plástico de policarbonato.
Repetibilidad: +/- 0.5% del valor medido.
Conexión eléctrica: cable de 5 metros.
Tiempo de respuesta: Peso: 1.315 kg.
Aprobaciones: esto.

Especificaciones adicionales
Materiales de tubos compatibles: acero, cobre o plástico.
Diámetro externo del tubo: 25 a 117 mm.
PUBLE FALLADA: Ninguno.
Espesor de la tubería: 0.5 a 10 mm.
