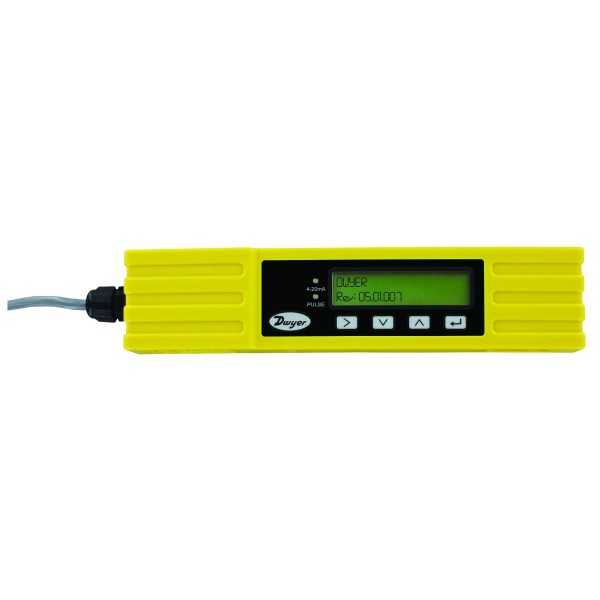

Materiale portata a ultrasuoni compatto UFM-1

Il modello di flusso del flusso ad ultrasuoni compatto UFM è un po 'di misuratore di portata regolabile ad ultrasuoni e poco costoso. Il modello UFM calcola la differenza di tempo di transito per misurare le portate di portata in tubi non invasivi. È leggero e ha un design compatto, facile da installare, tutti con morsetti di regolazione. Questa unità può misurare la velocità e il flusso in tubi con diametri esterni che vanno da 29 a 117 mm. Il display facilita la lettura attraverso la retroilluminazione, conveniente per il comfort visivo. Questo modello è fornito con un'uscita a impulsi volume e un segnale da 4 a 20 mA.

Principi operativi
Due sensori sono posizionati all'esterno delle tubazioni e ciascuna trasmette un impulso ad ultrasuoni attraverso il tubo e il fluido. La velocità del liquido che scorre attraverso i tubi causa l'impulso che accelera o decelera. La differenza nei tempi di transito dei due impulsi viene utilizzata per calcolare il flusso. L'uso del tempo di transito consente al misuratore di flusso di non essere influenzato mediante la pressione o le variazioni di temperatura.

Applicazioni
• Misura del flusso per la misurazione del calore
• Contatore e monitoraggio dell'acqua senza ghiaccio
• Bere contatore dell'acqua e monitoraggio
• Processo contatore dell'acqua e monitoraggio

Il kit include:
• Convertitore regolabile per guida guida
• Collari regolabili da 46 a 70mm
• Collane regolabili da 51 a 127mm
• Grasso ad ultrasuoni

Specifiche tecniche:
Servizio: acqua pulita con scala: da 0,1 a 10 m / s
Display: retroilluminazione 83.1mm x 18.8mm, 2 linee x 16 caratteri.
Precisione: +/- 3% del flusso di riproduzione per> 0,3 m / s
Alimentazione: da 12 a 24 VDC o VAC.
Consumo: 7 W max.
Limiti di temperatura: processo: da 0 a + 85 ° C; Ambiente: da 0 a + 50 ° C.
Uscite: analogico: 1 opto-isolato: da 4 a 20 mA; Errore corrente: 3.5mA ;
Resistenza al carico: 620 Ω max;
Pulse: 1 Relè Mosfet Opto-Isolato, 500 mA max, 166 PPS max, 200 Hz max.
Indice di protezione: IP54.
Materiale dell'alloggiamento: plastica in policarbonato.
Ripetibilità: +/- 0,5% del valore misurato.
Collegamento elettrico: cavo da 5 metri
Tempo di risposta: Peso: 1.315 kg.
Approvazioni: questo.

Specifiche aggiuntive
Materiali di tubi compatibili: acciaio, rame o plastica.
Diametro esterno del tubo: da 25 a 117 mm.
Tubo ingombrante: nessuno.
Spessore del tubo: da 0,5 a 10 mm.
