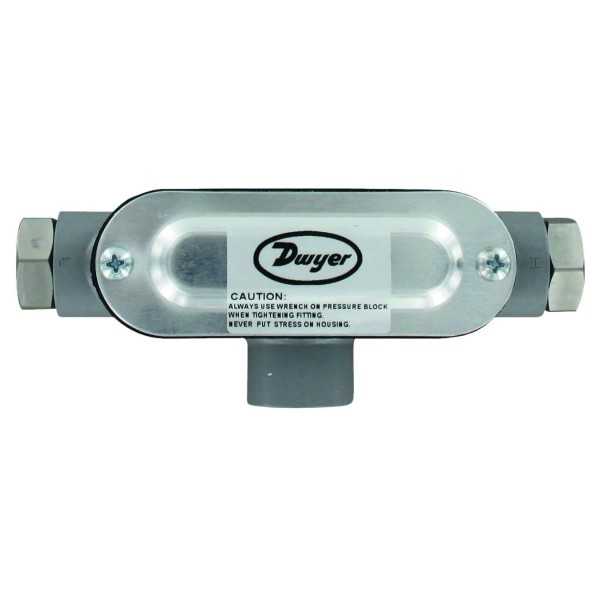

Transmisor 629-04-CH-P2-E5-S1

El transmisor de diferencia de presión de la serie 629 supervisa la diferencia de presión de aire y presión de gas y la precisión compatible con el 0,5%. Utiliza sensores de doble presión que convierten los cambios de presión a una señal de salida estándar de 4-20 mA para circuitos de dos cables. El bajo volumen interno y las piezas móviles mínimas proporcionan una respuesta y confiabilidad excepcionales. El bloque de conectores, la configuración cero y el intervalo son fácilmente accesibles debajo de la cubierta superior. La sonda de diferencia de presión de la serie 629 es IP66.

Aplicaciones
Diferencias de presión de seguimiento en:
• tuberías
• intercambiadores de calor
• Filtros
• bombas
• Bobinas

Estándar
629-02-CH-P2-E5-S1 0-10 PSI 4-20 MA
629-03-CH-P2-E5-S1 0-25 PSI 4-20 MA
629-04-CH-P2-E5-S1 0-50 PSI 4-20 MA
629-05-CH-P2-E5-S1 0-100 PSI 4-20 MA

Modelo con válvula de 3 vías.
629-02-CH-P2-E5-S1-3V 0-10 PSI 4-20 MA
629-03-CH-P2-E5-S1-3V 0-25 PSI 4-20 MA
629-04-CH-P2-E5-S1-3V 0-50 PSI 4-20 MA
629-05-CH-P2-E5-S1-3V 0-100 PSI 4-20 MA

Opción: Pantalla digital LED 4.5 '

Especificaciones
Fluidos: gases y líquidos compatibles.
Materiales: tipo de acero inoxidable 316L. Con opción de válvula de 3 vías: BUNA-N, grasa de silicona, PTFE, latón 360, cobre, copolímero acetal reforzado.
Precisión: ± 0.5% p.e (incluyendo linealidades, histéresis y repetibilidad).
Límites de temperatura: - 18 a + 93 ° C.
Límites de temperatura compensados: - 18 a + 79 ° C.
Límites de presión: ver la mesa.
Efecto térmico: 0.036% / ° C incluye cero y envergadura.
Fuente de alimentación: 13-30 VCC (2 cables).
Señal de salida: 4 a 20 mA. 0-5 Opcional, 0-10 VCC.
Tiempo de respuesta: 50 ms.
Resistencia al bucle: 0-1300 OHMS MAX para la salida de intensidad. Para salidas de voltaje, resistencia mínima de carga: 2000 ohmios.
Conexiones eléctricas: bloque de conectores; Funda femenina NPT ½ ".
Conexiones de proceso: NPT 1/4 "mujer.
Caso: IP65.
Orientación: Indiferente.
Peso: 286 g.
Homologación: este
