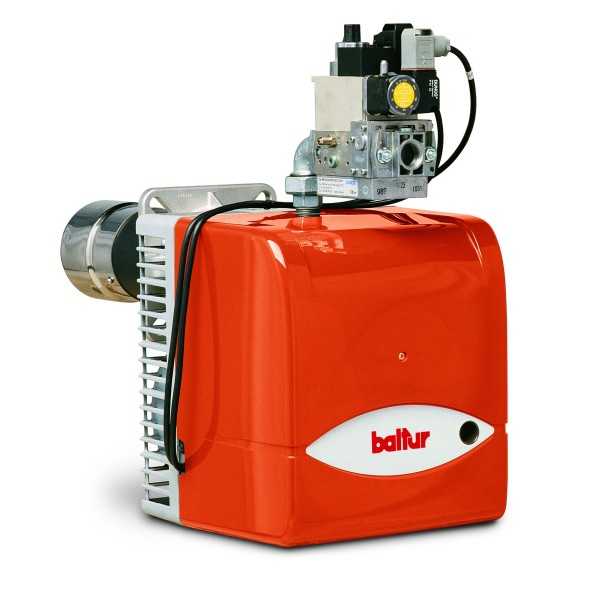

Quemador BTG 6P 30 - GAS NATURALES DE 56KW

Se han desarrollado quemadores de Baltur Baltur se han desarrollado para cumplir con los requisitos de los instaladores y el usuario final. Los quemadores BTG son adecuados para calderas tanto a presión como para calderas ligeramente a presión. La seguridad, la confiabilidad, el bajo nivel de sonido y la estabilidad de llama perfecta son el resultado del diseño excelente, tanto técnico como estético. El quemador es de aleación de aluminio ligero, con el plan de ventilador perpendicular al eje del cabezal de combustión. Se distingue por su compacidad y sus dimensiones reducidas. Gracias a la cabeza de combustión que se puede quitar sin abrir el quemador, el posible control de aire del exterior (BTG 3 y BTG 20) y el fácil acceso a los componentes (motor eléctrico, ventilador, transformador de encendido, unidad de control y cabeza de combustión). Permite una instalación fácil y rápida, la regulación y Servicio. El quemador está protegido por una tapa de plástico con un agujero que permite que aparezca el interruptor de la caja de control de seguridad para facilitar el reinicio y las extinciones.

PRECAUCIÓN La rampa de gas proporcionada por separado a pedido.


Modelo: BTG 6P
N °: 17050010
Mini POTENCIA: 30.6 kW
POTENCIA MAX: 56.3 kW
Flujo MIN: 3.1 M3N / H
Flujo min: 5.6 m3n / h
Fuente de alimentación: 1N AC 50HZ 230 V

Características técnicas-funcional
• Quemador de gas.
• Operación de dos ritmos (llama alta / baja).
• Capacidad para operar con cualquier tipo de cámara de combustión.
• Mezcla de aire-gas en la boquilla.
• Capacidad para obtener valores de combustión óptimos regulando el aire de combustión y los tubos de lijado.
• Mantenimiento facilitado por el hecho de que la unidad de mezcla se puede quitar sin quitar el quemador de calderas.
• Control del flujo de aire para los pisos primero y segundo por medio de un servomotor eléctrico con cierre el panel de aire en pausa para evitar la dispersión de calor en la línea de la chimenea.
• Capacidad para elegir el circuito de gas con el control de sellado de la válvula.
• Equipado con un conector de 4 y 7 polos, una brida y una junta de aislamiento para fijar la caldera.

Características de la construcción
El quemador está compuesto por:
• Parte de ventilador de aleación de aluminio ligero.
• Ventilador centrífugo de alto rendimiento.
• Entrada de aire de combustión con dispositivo para ajustar el flujo de aire; Puerta de cierre automática
• Polla de acoplamiento de la caldera deslizante para adaptar la proyección de la cabeza a los diferentes tipos de calderas.
• Cabeza de combustión ajustable equipada con un tubo de lijado de acero (acero inoxidable en BTG 11) y un disco deflector.
• Motor eléctrico monofásico para operar el ventilador.
• Interruptor de presión de aire para garantizar la presencia de aire de combustión.
• Equipo de control y control automático de quemadores, de acuerdo con la norma europea EN298.
• Detección de llama por electrodo de ionización.
• Enchufe de 7 polos para las conexiones eléctricas del quemador y del termostato, y el tapón de 4 clavijas para el control de la segunda etapa.
• Índice de protección eléctrica IP40.
• Cubierta de protección plástica insonorizada.
