Probe de flujo promedio de AFG-1

La sonda de débito de la serie AFG es una alternativa notablemente simple, precisa y económica a otros sensores de presión montados en la conducción. Una vez instalado y conectado a un dispositivo de medición adecuado, este instrumento proporcionará años de control impecable de flujos de gas y aire. Instalación de la AFG es rápida y fácil, la AFG se proporciona en KIT para permitir tanto el trabajo de taller como la instalación en el sitio en una amplia gama de tubos rectangulares y circulares hasta aproximadamente 150 cm. La cuadrícula de flujo de AFG es un sensor de presión básico para transmitir presiones diferenciales con una señal continua. Cuando esta salida está conectada a un instrumento de medición adecuado (por ejemplo, un manómetro, un transductor de presión, etc.) se puede usar para determinar la velocidad del aire y el valor del volumen de flujo.

Operación de la sonda de flujo de AFG

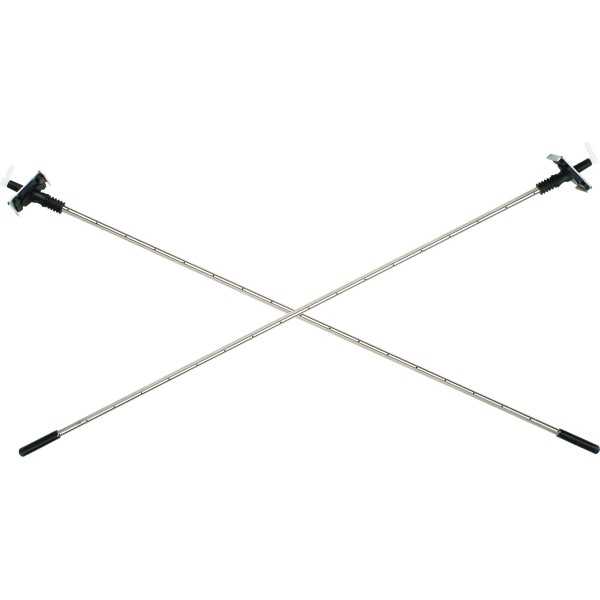

La sonda de flujo de AFG consiste en dos tubos en diagonal montados a través de un tubo rectangular o cuadrado, o diametralmente a través de un tubo redondo. Las tuberías están perforadas gracias a una serie de agujeros equidistantes. Los orificios en una tubería se enfrentan directamente hacia arriba y detectan la presión total, mientras que el par de orificios en la segunda tubería también se enfrenta, pero en ángulo incluía 79 grados, detectando la presión estática. Las presiones totales y (sub) estáticas se calculan en promedio durante toda la longitud de cada conducto y proporcionan las señales de presión a los conectores fuera de la pared de la tubería. La presión diferencial a través de estos conectores genera la señal de salida.

Modelos
AFG-1 D = 8 mm L = 688 mm
AFG-2 D = 16 mm L = 1540 mm

Especificaciones
Servicio: Control de aire o flujos de gas compatibles.
Materiales: 304 acero inoxidable, PVC, poliuretano, plásticos de acetil y caucho de neopreno.
Precisión: ± 5%.
Temperatura máxima: 80 ° C.
Rango de velocidad: 1.5 a 30 m / seg.
Diámetros de tubos: 8 mm o 16 mm.
Conducción diagonal max. : 153.4 cm.
Max. : 150.9 cm.
Ajuste: 5/16 "roscado.
Peso: AFG-1: 454 G; AFG-2: 1361 g.

Aplicaciones
La sonda de flujo de AFG dará una lectura fácil y confiable en una amplia variedad de ubicaciones dentro de la conducción, donde otros dispositivos de medición de flujo a menudo son insatisfactorios. La señal proporcionada por el sensor de flujo de AFG se puede usar de diferentes maneras, por ejemplo:
• Para mostrar la presión diferencial, la velocidad o el volumen de flujo con un manómetro, un sensor o transmisor.
• Para dar una alerta de flujo superior o inferior al punto de ajuste a través de un interruptor de presión.
• Para controlar el suministro de aire en un sistema conectando la cuadrícula a un transmisor de presión con una salida eléctrica que se puede usar para alimentar un sistema de control.
• Para mostrar la presión diferencial para un fluido manométrico para dar una indicación visual del cambio de volumen de flujo en la tubería.
