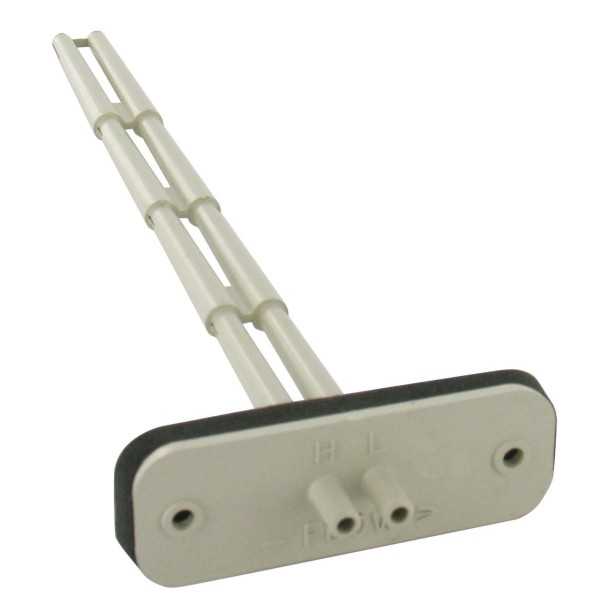

Sonda media di debito PAFS-1007

La serie PAFS-1000 series Series Series è indicata per rilevare una pressione differenziale nella sezione di ingresso delle unità terminali del volume d'aria variabile e delle unità terminali di ventilazione. I dispositivi possono anche essere utilizzati per rilevare la pressione differenziale in altre posizioni dei sistemi di guida principali e secondari. La porta "H" rileva la pressione totale mentre la porta "L" rileva la pressione statica. La differenza tra questi segnali corrisponde alla pressione differenziale o dinamica. Per i modelli PAFS-1002 a PAFS-1005, sono disponibili fino a quattro punti di rilevamento e lunghezze da 8,02 a 25,26 cm per adattare il diametro della scatola da 10,16 a 40,64 cm. Per i modelli PAFS-1006 su PAFS -1011, sono disponibili fino a dieci punti di rilevamento e lunghezze da 31,75 a 60,72 cm da 31,75 a 60,72 cm da 31,75 a 60,72 cm per adattarsi alle dimensioni di guida a una dimensione adeguata.

Applicazioni
Controllo della zona nei sistemi HVAC.

Modelli:
PAFS-1002 8,02 cm
PAFS-1003 13.73 cm
PAFS-1004 19.55 cm
PAFS-1005 25.26 cm
PAFS-1006 31.75 cm
PAFS-1007 37,47 cm
PAFS-1008 43.50 cm
PAFS-1009 49,29 cm
PAFS-1010 55,01 cm
PAFS-1011 60,72 cm

Specifiche tecniche:
Servizio: aria compatibile e gas.
Materiali: ABS / Policarbonato (UL94-5V).
Limiti di temperatura:
Operativo: da 4 a 49 ° C;
Conservazione: da da -40 a + 60 ° C.
Collegamento: 6 mm ID, 10 mm od di involucro.
Posizione di montaggio: flangia intera con sigillo.
Peso: 28 g.
