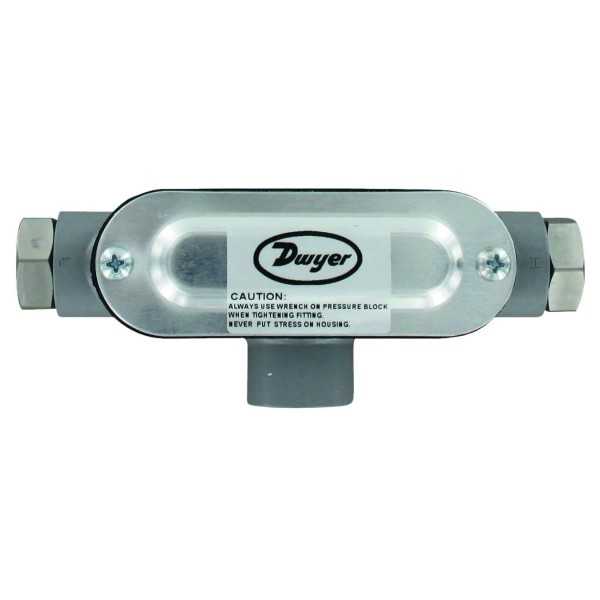

Trasmettitore 629-05-CH-P2-E5-S1-3V

Il trasmettitore di differenza di pressione serie 629 monitora la pressione dell'aria e la differenza di pressione del gas e la precisione compatibile con lo 0,5%. Utilizza i sensori a doppia pressione che convertono la pressione passando al segnale di uscita standard a 4-20 mA per i circuiti a due fili. Il basso volume interno e le parti minime mobili offrono una risposta eccezionale e un'affidabilità. Il blocco dei connettori, le impostazioni zero e l'intervallo sono facilmente accessibili sotto il coperchio superiore. La sonda di differenza di pressione serie 629 è IP66.

Applicazioni
Tracciamento delle differenze di pressione in:
• condotte
• Scambiatori di calore
• Filtri
• Pompe
• Bobine

Standard
629-02-CH-P2-E5-S1 0-10 PSI 4-20 MA
629-03-CH-P2-E5-S1 0-25 PSI 4-20 MA
629-04-CH-P2-E5-S1 0-50 PSI 4-20 MA
629-05-CH-P2-E5-S1 0-100 PSI 4-20 MA

Modello con valvola a 3 vie
629-02-CH-P2-E5-S1-3V 0-10 PSI 4-20 MA
629-03-CH-P2-E5-S1-3V 0-25 PSI 4-20 MA
629-04-CH-P2-E5-S1-3V 0-50 PSI 4-20 MA
629-05-CH-P2-E5-S1-3V 0-100 PSI 4-20 MA

Opzione: schermo digitale a LED 4.5 '

Specifiche tecniche:
Fluidi: gas e liquidi compatibili.
Materiali: tipo di acciaio inossidabile 316L. Con opzione valvola a 3 vie: Buna-N, grasso in silicone, PTFE, Brass 360, rame, copolimero acetale rinforzato.
Precisione: ± 0,5% p.e (comprese le linearità, l'isteresi e la ripetibilità).
Limiti di temperatura: - da 18 a + 93 ° C.
Limiti di temperatura compensati: - 18 a + 79 ° C.
Limiti di pressione: vedere il tavolo.
Effetto termico: 0,036% / ° C include zero e alare.
Alimentazione: 13-30 VDC (2 fili).
Segnale di uscita: da 4 a 20 mA. 0-5 Opzionale, 0-10 VCC.
Tempo di risposta: 50 ms.
Resistenza al ciclo: 0-1300 Ohms max per l'uscita dell'intensità. Per uscite di tensione, resistenza minima del carico: 2000 ohm.
Collegamenti elettrici: blocco connettore; NPT femmina guaina ½ ".
Connessioni di processo: NPT 1/4 "femmina.
Caso: IP65.
Orientamento: indifferente.
Peso: 286 g.
Omologazione: questo
