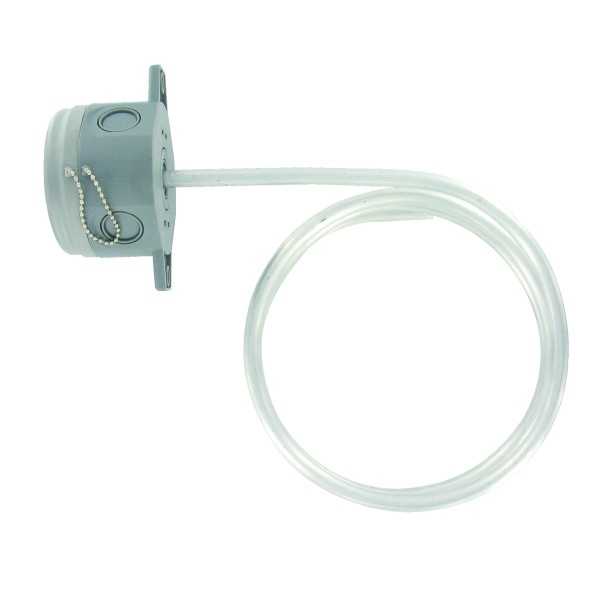

Sensore di media temperatura TE-AAG-B2434-00

La serie TE-A di sensori di media temperatura viene utilizzata per misurare la temperatura in grandi linee e unità di trattamento dell'aria. I capillari pieghevoli in alluminio sono disponibili per una lunghezza di 15, 30 e 60 cm. Questi capillari sono disponibili in quattro termistori del sensore RSD calibrato internamente per fornire un singolo segnale di uscita. La serie di montaggio CC1 è disponibile per fissare i capillari all'aria del tubo dell'aria o sull'unità di trattamento dell'aria senza drampilare i fili del sensore all'interno della sonda. Per un'installazione più rapida, l'alloggiamento ha molti orifizi preforati, grandi orecchie di fissaggio e un coperchio di blocco.

Modello:
TE-AAG-A0634-00 TERMISTORE DI TIPO III NTC 10K 10K 15 cm
TE-AAG-A1234-00 TERMISTORE NTC tipo III 10K 10K 30 cm
TE-AAG-A2434-00 TERMISTORE NTC tipo III 10K 60 cm
TE-AAG-B0634-00 TERMISTORE DI 10K TYPI II NTC 15 cm
TE-AAG-B1234-00 TERMISTORE NTC tipo II 10K 30 cm
TE-AAG-B2434-00 TERMISTORE DI TIPO II NTC 10K 60 cm
TE-AAG-C0634-00 Termistore 3K NTC 15 cm
TE-AAG-C1234-00 Termistore 3K NTC 30 cm
TE-AAG-C2434-00 Termistore 3K NTC 60 cm
Te-AAG-D0634-00 PT100 RTD 15 cm
TE-AAG-D1234-00 PT100 RTD 30 cm
TE-AAG-D2434-00 PT100 RTD 60 cm
Te-AAG-E0634-00 PT1000 RTD 15 cm
Te-AAG-E1234-00 PT1000 RTD 30 cm
TE-AAG-E2434-00 PT1000 RTD 60 cm
TE-AAG-F0634-00 TERMISTORE DI 15K NTC 15 cm
TE-AAG-F1234-00 TERMISTORE A 20K NTC 30 cm
TE-AAG-F2434-00 20K NTC TERMISTROR 60 cm

Specifiche tecniche:
Precisione:
Sensore di temperatura termistore: ± 0,22 ° C @ 25 ° C;
Sensore di temperatura RTD: classe DIN B: ± 0,3 ° C @ 0 ° C.
Limiti di temperatura: da -40 a + 150 ° C.
Lunghezze capillari: 15, 30 e 60 cm (a seconda del modello).
Lunghezza del cavo: 10 cm.
Curve del sensore: vedere le curve di resistenza per la serie TE.
Materiale della sonda: sonda pieghevole in alluminio.
Materiale dell'alloggiamento: soddisfa i requisiti plastici in policarbonato UL, 94 V-0.
Peso: 397 g.
