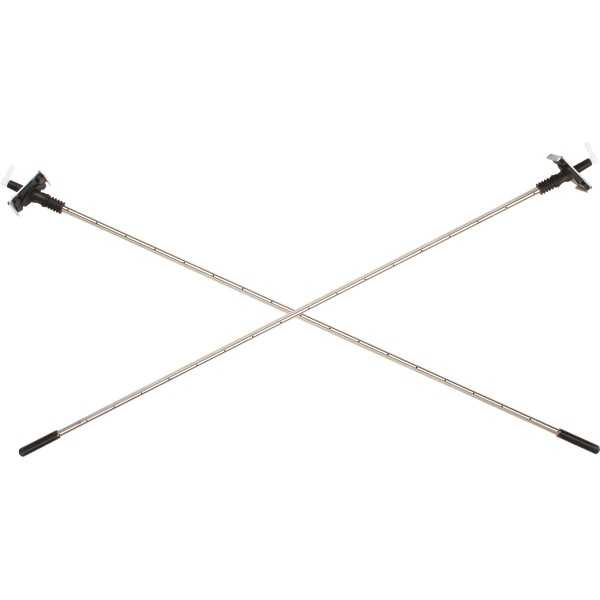

Sonda di flusso medio AFG-2

La sonda di debito della serie AFG è un'alternativa notevolmente semplice, precisa ed economica ad altri sensori di pressione montati sulla guida. Una volta installato e collegato a un dispositivo di misura appropriato, questo strumento fornirà anni di controllo impeccabile dei flussi di gas e aria. L'installazione dell'FG è veloce e semplice, l'AFG è fornito in Kit per consentire sia il lavoro di workshop che l'installazione in loco su un'ampia gamma di tubi rettangolari e circolari fino a circa 150 cm. La griglia di flusso AFG è un sensore di pressione di base per trasmettere pressioni differenziali con un segnale continuo. Quando questa uscita è collegata a uno strumento di misura adatto (ad esempio un manometro, un trasduttore di pressione, ecc ...) Può essere utilizzato per determinare la velocità dell'aria e il valore del volume di flusso.

Funzionamento della sonda di flusso AFG
La sonda di flusso AFG è composta da due tubi montati in diagonale attraverso un tubo rettangolare o quadrato o diametralmente attraverso un tubo rotondo. I tubi sono trafitti grazie a una serie di fori equidistanti. I fori in un tubo sono rivolti verso la parte diretta a monte e rilevano la pressione totale, mentre anche la coppia di fori nel secondo tubo viene affrontata, ma ad un angolo includeva 79 gradi, rilevando la pressione statica. Le pressioni totali e (sub) sono calcolate in media rispetto all'intera lunghezza di ciascun condotto e forniscono i segnali di pressione ai connettori al di fuori del muro del tubo. La pressione differenziale attraverso questi connettori genera il segnale di uscita.

Modelli
AFG-1 D = 8 mm L = 688 mm
AFG-2 D = 16 mm L = 1540 mm

Specifiche tecniche:
Servizio: controllo dell'aria o flussi di gas compatibili.
Materiali: 304 acciaio inossidabile, PVC, poliuretanico, plastica acetil plastica e gomma neoprene.
Precisione: ± 5%.
Temperatura massima: 80 ° C.
Gamma di velocità: da 1,5 a 30 m / sec.
Diametri di tubi: 8 mm o 16 mm.
Diagonal Driving max. : 153,4 cm.
Max. : 150,9 cm.
Montaggio: 5/16 "filettato.
Peso: AFG-1: 454 G; AFG-2: 1361 G.

Applicazioni
La sonda di flusso AFG darà una lettura facile e affidabile su un'ampia varietà di posizioni all'interno della guida, dove altri dispositivi di misurazione del flusso sono spesso insoddisfacenti. Il segnale fornito dal sensore di flusso AFG può essere utilizzato in modi diversi, ad esempio:
• Per visualizzare la pressione differenziale, la velocità o il volume di flusso con un manometro, sensore o trasmettitore.
• Per fornire un avviso di flusso superiore o inferiore al setpoint attraverso un pressostato.
• Per controllare l'alimentazione dell'aria in un sistema collegando la griglia a un trasmettitore di pressione con un'uscita elettrica che può essere utilizzata per alimentare un sistema di controllo.
• Per visualizzare la pressione differenziale per un fluido manometrico per fornire un'indicazione visiva del cambio del volume di flusso nel tubo.
